1 概述

JKM-LUGB系列壓縮空氣計量表，具有儀表常數穩定、容易在較惡劣的環境中保證精度、量程范圍大、壓力損失小、精度高、維護量小等特點，在各生產裝置中使用較為普遍。另外它在測量體積流量時，幾乎不受流速、密度、壓力、溫度、粘度等參數的影響。無活動部件的簡單設計，也提高了儀表的使用壽命。下面筆者就日常工作中該類型儀表運行過程中出現的一系列問題及處理問題的方法給以敘述。



2 組成及功能

壓縮空氣計量表儀表由以下6部分組成：

變送器殼體；渦街發生體；信號檢測器；輸出放大器；脈沖整形器；輸入放大器。

變送器殼體是流體管道的一部分，由于選擇了合適的通徑、渦街發生體的形狀和尺寸比例，流體在殼體內流動時可在較寬雷諾數范圍內產生穩定的渦街信號。渦街發生體使流體流經時產生渦列。信號檢測器檢測渦列并轉換成脈沖信號。輸入放大器將微弱的電信號進行放大，并濾除干擾信號。脈沖整形器將不規則的電脈沖轉換為幅度和寬度一定的方波信號。輸出放大器將方波信號進行放大轉換為4～20mA直流電流信號輸出。



3 工作原理

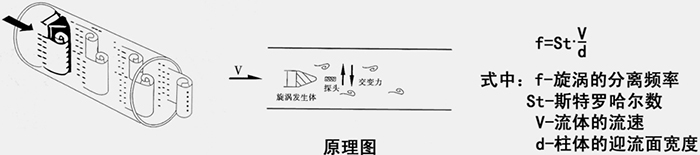

在流體中插入柱狀物體時，在柱狀物體的兩側將交替產生有規則的旋渦列，稱謂“卡門渦街現象”?？ㄩT渦街的頻率與流速成正比 。

式中：

F為旋渦頻率；

V為管道內平均流速；

d為柱狀體迎流面寬度；

D為管道內徑；

St為斯特羅哈數。

在雷諾數104～106范圍內，是一個無量綱常數。

當旋渦在柱體兩側產生時，柱體受到與流向垂直的交變升力的作用，升力的變化頻率就是旋渦頻率，利用埋設于柱體內的壓電元件檢測此升力的變化，將其轉換為頻率信號送人放大器，由放大器進行放大和整形，得到其頻率與流速成比例的方波信號。由上式可見，通過測量渦街頻率就可算出流速V，進而求出體積流量。



4 流量計的調試

在管道內沒有液體流動時，由于管線振動所產生的噪聲使接收器反常地計數，這時就應該對儀表進行靈敏度調節。



4.1 放大器增益的調整

一般情況下無需對放大器的增益進行調整，除非在更換了傳感器之后。通過放大器板A上的AMP電位計調節放大器增益，在示波器上監視放大后的渦流波形，在*小流量時，渦流波形的峰值約為100mVP-P。



4.2 觸發電平的調整

觸發電平的增加（脈沖發生的靈敏度），會使流量的靈敏度減小。在管道內沒有任何液體流動時，因管線振動，脈動流動出現噪聲而造成不正常脈沖發生可以通過增加觸發電平有效地進行處理。

通過放大器板上的TRG電位計可調節觸發電平，放大的渦流波形的峰值無論何時超過預先確定的觸發電平，都能轉換成一個脈沖。因此，由于增加觸發電平，流量靈敏度就會減小。

當觸發電平80mVP-P變到350mVP-P，其結果的靈敏度將是80/350＝1/4.4（靈敏度比率）倍。

當改變靈敏度時，結果的*小流量（可測的低限流量）約為1/（靈敏度的開平方乘以標準的*小流量）。



4.3 零點調整

正確的接線，通過低頻信號發生器給渦街流量計輸入幅度為零的信號，調整零點調節電位計，數字萬用表的顯示值應為4mA。



4.4 滿量程的調整

如果不知道儀表的滿量程頻率，可通過*大流量，計算出滿量程頻率乙來調校儀表，其關系式為：

fmax＝KQQmax

正確的接線，用信號發生器輸出信號至電荷放大器，加大輸入信號幅值，轉換輸出方波，改變信號發生器的輸出頻率，直到頻率計上顯示的值是按上式計算出的滿量程頻率為止。此時，固定頻率不變，并調整量程電位計，數字萬用表的示值為20mA時為止。
