燃?xì)饬髁坑?jì)的安裝規范
一、安裝要求
1.1 燃?xì)饬髁坑?jì)的安裝
(1)流量計可安裝于非常緊湊的(調壓)計量站內和室外場合,不影響流量計的正常使用和計量精度。
(2)安裝前應先檢查流量計腰輪轉子轉動的靈活性。
(3)燃?xì)饬髁坑?jì)可適用水平安裝、垂直安裝,但應保證流量計的腰輪主軸處于水平位置,當采用垂直安裝時應使流向?yàn)橛缮隙隆?/div>
(4)流量計安裝前(特別是新管路或經維修后的管路)務必對前后管道進行吹掃,徹底去除管道內的焊渣、鐵屑、砂粒等雜物。
(5)為保證流量計正常運行,必須在流量計上游安裝氣體過濾器。
(6)為便于對流量計進行定期維護和周檢,建議雙路設計或設置旁通管道(正常運行時應鎖閉旁通管道閥門)。
(7)安裝流量計時應注意流量計的流向與氣體流向相一致,并嚴格審核流量計使用條件和安裝環境條件。
(8)根據燃?xì)饬髁坑?jì)的安裝位置,可旋轉輔助計數讀數單元方向,以便于讀數。
(9)安裝完畢應對管道進行密封試驗,嚴格檢查普道的氣密性,對配有壓力補償?shù)妮o助計數設備,試驗時應先關閉壓力測量口門,以免損壞測壓元件。
(10)必要時,應配套安裝相應功能的輔助計數設備和測量元件。
1.2 安裝方式

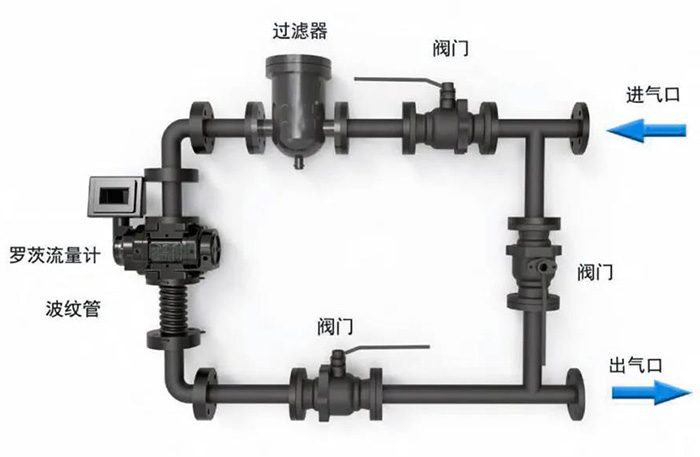

A、垂直安裝(見圖1)當垂直安裝時,氣體進口端需在上方,氣流由上向下流動,即上進下出。本公司建議用戶盡可能采用垂直安裝方式,垂直安裝有助于轉子對雜質的自清潔能力。

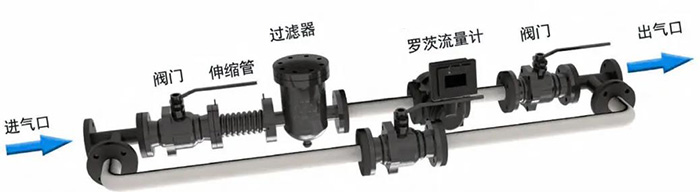

B、水平安裝(見圖2)當水平安裝時,燃?xì)饬髁坑?jì)進出口端軸線應不低于管道軸線,以防止氣體中的雜質滯留在流量計內影響正常運轉。同時,應使流量計法蘭與過濾器法蘭直接對接。
C、無論垂直安裝或水平安裝,都必須使傳感器內的轉子軸處于水平位置。
二、燃?xì)饬髁坑?jì)的日常維護
2.1燃?xì)饬髁坑?jì)應在規定的流量范圍和工作條件下使用,以獲得所希望的精確度和正常的使用壽命。內部轉子的過速旋轉和固體碎屑會使流量計過早磨損和損壞。成功運行的關鍵是根據所用的流量范圍選擇合適的流量計規格,正確的安裝以及適當?shù)牟僮骱途S護。
2.2潤滑說明
2.2在進行管路系統檢測、試驗和清掃管路操作時,應拆下流量計,以免測量部件的嚴重?fù)p壞。
2.3使用條件
2.3.1環境條件
(1)環境溫度:-30℃~+60℃(2)相對濕度:5%~95%
(3)大氣壓力:70kPa~106kPa(4)介質溫度:-25℃~+55℃C
2.3.2流體條件
(1)被測流體的流量、壓力和溫度范圍應符合本說明書的規定
(2)被測氣體應是單相氣體(包括空氣）,如天然氣、工業惰性氣體等非腐蝕性的氣體。
二、潤滑
3.1潤滑油:每臺燃?xì)饬髁坑?jì)均配有專用潤滑油。
3.2加油
1)應在流量計運行前加油;
(2)燃?xì)饬髁坑?jì)有前后兩個油腔分別加油

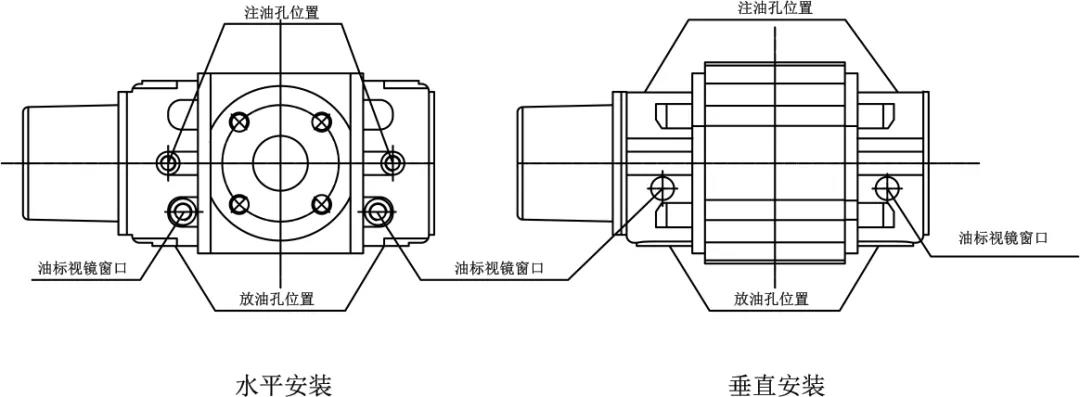

(3)注油孔位于流量計側上方,放油孔位于流量計下方,如圖所示(垂直安裝、水平安裝都如此);
(4)擰松并取下上方的注油螺釘,注意不要丟掉“○”形圈
5)用盛有潤滑油的尖口嘴瓶向注油孔內加油,使油位達到油標視鏡中心。
3.3換油
在使用中若發現潤滑油發黑,則說明油已變質或有雜質,此時應更換新的潤滑油。若油位低于視鏡中心2mm,說明油己損耗,需補充到視鏡中心。
3.4燃?xì)饬髁坑?jì)因檢修或標定從管道上卸下時,須把端蓋里的潤滑油排空。
注意:更換潤滑油時,必須關閉流量計前后閥門并泄放流量計內的氣體壓力。
4.1啟動,為防止壓力沖擊損壞流量計,必須做到“有壓?jiǎn)?dòng)”,操作方法如下
a、關閉流量計后面的閥門,緩慢開啟流量計前面的閥門,使氣體充滿流量計;
b、有旁通管路的先打開旁通閥
C、緩慢開啟流量計后面的閥門,使其在小流量下運行,觀察運行是否正
d、流量計運行正常后,關閉旁通閥,用流量計后面的閥門調節流量至需要值。
4.2過范圍保護,燃?xì)饬髁坑?jì)能承受逐步增加的過范圍,此時除加速磨損外不會造成內部損壞,然而管道加壓氣或者清洗時發生的*限氣體流速會使流量計內部轉子突然加速,從而引起燃?xì)饬髁坑?jì)嚴重?fù)p壞,因此必須緩慢加壓和啟動
