隨著自動化程度不斷增強，超聲波液位計在污水廠的應用也在不斷增加。污水廠的超聲波液位計一般安裝在提升泵房、調節池等工藝段，使得污水廠人員對液位的控制更加便捷。但是有些時候超聲波液位計也會有異常顯示，影響操作人員或自控系統的判斷，進而引起運行問題。那么影響超聲波液位計顯示異常的都有哪些原因呢？本期我們來分析分析。

先來看下超聲波液位計的工作原理：超聲波液位計是由微處理器控制的數字液位儀表。在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收，通過壓電晶體轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。

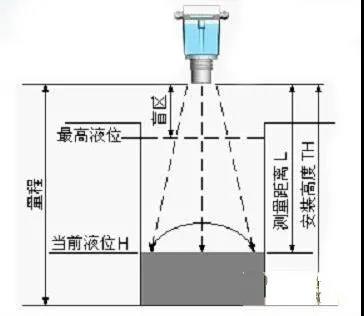

如下圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。儀表量程指儀表能夠測量的距離，安裝高度TH要小于量程。儀表盲區指儀表在探頭附近無法測量的區域，*高液位與探頭間距要大于盲區，例如盲區為0.3m，則*高液位與探頭間距必須大于0.3m。

先從安裝處著手防止液位顯示異常

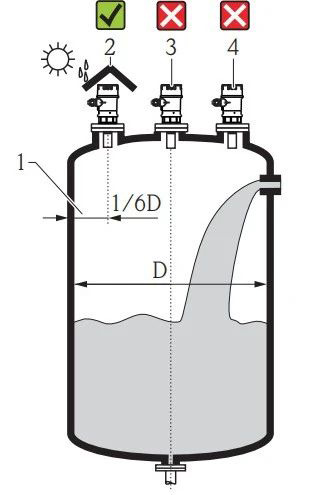

探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。所以安裝時務必保證液位計的探頭發射面與被測物體面平行，以及與池壁的距離。

1、安裝原則

（1）探頭發射面到*低液位的距離，要小于選購儀表的量程。

（2）探頭發射面到*高液位的距離，要大于選購儀表的盲區。

（3）探頭的發射面與液體表面保持平行。

（4）探頭的安裝位置盡量避開正下方進、出料口等液面劇烈波動的位置。

（5）避免用于測量泡沫性質物體。

（6）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁30cm以上。

如果保證以上安裝無問題時，在使用過程中也要注意以下幾點。

（1）在實際使用中，因?yàn)榘惭b時考慮不周，液位計被水完全淹沒，致使液位計完全損壞，所以要考慮被測液體的*高液位值，安裝位置要比*高液位高出50cm。例如在有中間水池的工藝時，一定要設置保護停水位（中間水池達到一定高水位停止調節池進水），否則調節池一直進水會漫過超聲波液位計，導致液位計損壞。所以如果你們現場的超聲波液位計有漫水風險，可改造一下，提高液位計的位置。

（2）與池壁距離過近，正常情況下，液位計的安裝要與池壁距離30cm,且不能有來水波動等。

（3）池子中有漂浮垃圾存在也會干擾測量?？啥ㄆ诖驌瞥刈又衅〉睦?。

（4）超聲波液位計下方會有蜘蛛織網或探頭上有蟲卵，蜘蛛網與蟲卵也會影響到超聲波液位計的工作，使液位計顯示數據與實際液位不符，進而影響水泵工作。所以在巡檢時一定要將液位計附近的蜘蛛網打掃掉。

（5）液位計上方加裝防護罩，可防雨防曬，延長液位計壽命。

（6）周圍有強電壓，強電流，強電磁，強震動干擾，也會導致液位計顯示異常。

（7）由于液位計一般不防水，應避免將液位計放置在，池子密閉且液體揮發性強，有水蒸氣的空間。

（8）液位計也會有一定的壽命，當液位計壽命達到后，液位計也會顯示異常，這時候?qū)溆玫囊何挥?jì)換上即可恢復使用。
