有多位朋友表示對下圖的直管段有疑問，在此說明一下：

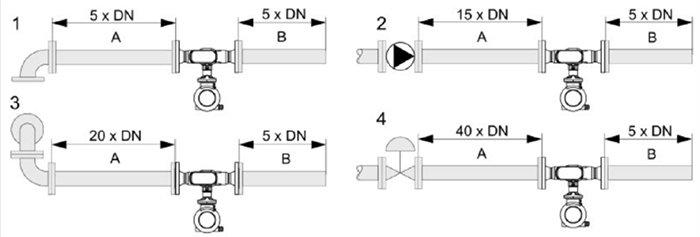

1-代表帶90°彎頭的管道或三通(T形)管

2-代表泵

3-代表帶2個90°彎頭的兩相管道

4-代表控制閥

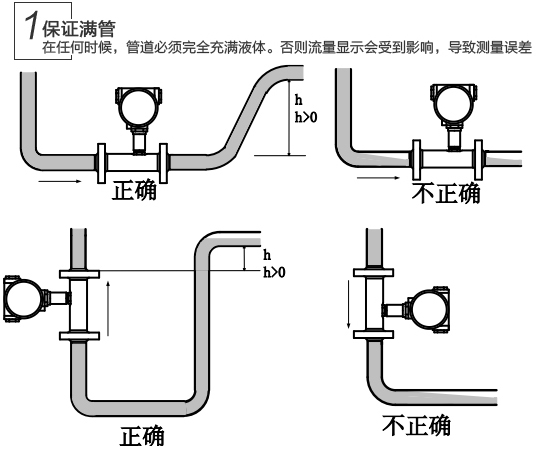

渦輪流量計可水平、垂直安裝，垂直安裝時流體方向必須向上，液體應充滿管道，不得有氣泡。

安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內流體滿管，才能保證測量精準。

流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。

傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。不同情況下的直管段要求如下圖。

同時在安裝時應避免管道內產生氣泡，否則會影響測量的精度。
